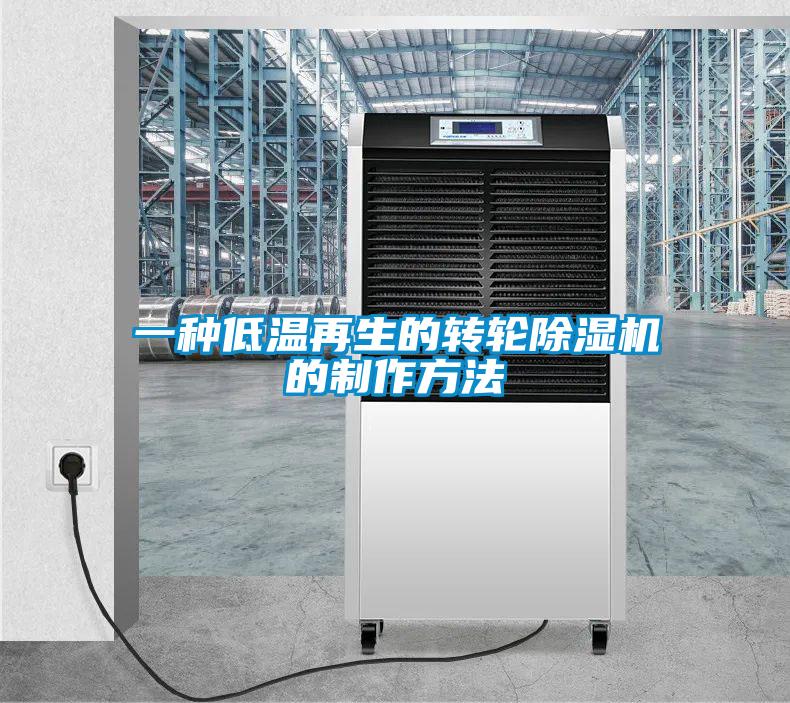

一種低溫再生的轉輪除濕機的制作方法

一種低溫再生的轉輪除濕機的制作方法

　　1.本實用新型涉及低溫再生的轉輪除濕機，尤其是一種低溫再生的轉輪除濕機。背景技術：2.濕度是表示大氣干燥程度的物理量，在一定的溫度下在一定體積的空氣里含有的水汽越少，則空氣越干燥；水汽越多，則空氣越潮濕，空氣的干濕程度叫做濕度，濕度太大會造成細菌加速繁殖，濕度太小皮膚會干燥缺水。按照我國室內空氣標準，夏季室內濕度以40％～80％為宜，冬季室內濕度適宜范圍在30％～60％，老人和小孩適合的室內濕度為45％～55％，保持濕度在適宜的范圍是體感舒適的關鍵，現有的轉輪除濕機不能使?jié)穸仁冀K保持在適宜的范圍內，使用具有局限性。技術實現要素：3.針對現有的不足，本實用新型提供一種低溫再生的轉輪除濕機。4.本實用新型解決其技術問題所采用的技術方案是：一種低溫再生的轉輪除濕機，包括殼體和安裝在殼體內部的除濕轉輪，所述殼體內部設置有用于除濕的第一通風管路和用于再生的第二通風管路，所述第一通風管路和第二通風管路中均設置有風機，所述除濕轉輪上設置有處理區和再生區，所述處理區設置在第一通風管路中，所述再生區設置在第二通風管路中，所述處理區的出風側和再生區的進風側是在除濕轉輪的同一側，所述處理區的出風側設置有濕度傳感器，所述處理區的進風側設置有第一過濾器，所述再生區的進風側設置有第二過濾器，所述除濕轉輪連接有調速電機，所述調速電機電性連接有控制線路板，所述風機、濕度傳感器均與控制線路板電性連接。5.作為優選，所述處理區和再生區的面積比例范圍是1-2:1。6.作為優選，所述第一過濾器包括第一初效過濾器和中效過濾器，所述中效過濾器設置在第一初效過濾器的出風側，所述第一初效過濾器是板式初效過濾器，所述中效過濾器是板式中效過濾器。7.作為優選，所述第一過濾器與處理區之間設置有紫外線燈，所述紫外線燈與控制電路板電性連接。8.作為優選，所述濕度傳感器電性連接有顯示器，所述顯示器設置在殼體外表面上。9.作為優選，所述第二過濾器是第二初效過濾器。10.作為優選，所述再生區的出風側設置有振動片，所述振動片與控制電路板電性連接。11.作為優選，所述第一通風管路與第二通風管路中均設置有消聲器，所述消聲器是阻抗復合式消聲器。12.作為優選，所述處理區與濕度傳感器之間設置有加濕器，所述加濕器與控制電路板電性連接。13.作為優選，所述再生區的出風側設置有電加熱片，所述電加熱片與控制電路板電性連接。14.本實用新型的有益效果在于：該實用新型通過設置濕度傳感器可以實時監測濕度，使?jié)穸仍谶m宜范圍內，當濕度過低時，溫度傳感器傳遞信號給控制線路板，控制線路板控制調速電機減速，當濕度過高時，溫度傳感器傳遞信號給控制線路板，控制線路板控制調速電機加速，通過設置濕度傳感器和調速電機可以使?jié)穸仁冀K在適宜范圍內。附圖說明15.圖1是本實用新型實施例的結構示意圖；16.圖中零部件名稱及序號：1-殼體11-第一通風管路12-第二通風管路13-隔音棉2-除濕轉輪21-處理區22-再生區23-振動片24-電加熱片25-消聲器3-濕度傳感器31-顯示器4-第一過濾器41-第一初效過濾器42-中效過濾器5-第二過濾器6-調速電機7-控制線路板8-紫外線燈9-加濕器。具體實施方式17.為了更清楚地說明本實用新型實施例的目的、技術方案和優點，下面將結合附圖及實施例對本實用新型作進一步說明，進行清楚、完整的描述，顯然，所描述的實施例是本實用新型的部分實施例，而不是全部實施例。基于本實用新型的實施例，本領域普通技術人員在沒有付出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型的保護范圍。此外，本實用新型中所提到的方向用語，例如，“上”、“下”、“前”、“后”、“左”、“右”、“內”、“外”等，僅是參考附加圖示的方向，使用的方向用語是為了更好、更清楚地說明及理解本實用新型，而不是指示或暗指本實用新型必須具有的方位，因此不能理解為對本實用新型的限制。18.本實用新型實施例如圖1中所示，一種低溫再生的轉輪除濕機，包括殼體1和安裝在殼體1內部的除濕轉輪2，除濕轉輪2內設置有吸附劑層，吸附劑層包括分子篩干燥劑層和硅膠層，分子篩干燥劑吸附水能力強，可增強除濕效果，殼體1內部設置有用于除濕的第一通風管路11和用于再生的第二通風管路12，優選的是，第一通風管路11、第二通風管路12與殼體1之間均設置有隔音棉13，隔音棉13具有良好的隔音、隔熱效果，第一通風管路11用于給送入室內的空氣過濾、除濕，處理完成后送入室內，第二通風管路12用于給除濕轉輪2除濕，使除濕轉輪2能循環往復使用，第一通風管路11和第二通風管路12中均設置有風機，除濕轉輪2上設置有處理區21和再生區22，處理區21設置在第一通風管路11中，再生區22設置在第二通風管路12中，處理區21的出風側和再生區22的進風側是在除濕轉輪2的同一側，也就是說，除濕轉輪2一側是處理區21的出風口和再生區22的進風口，除濕轉輪2的另一側是處理區21的進風口和再生區22的出風口，處理區21的出風側設置有濕度傳感器3，濕度傳感器3可用來感受氣體中水蒸氣含量,并轉換成可用輸出信號，處理區21的進風側設置有第一過濾器4，第一過濾器4可以過濾掉室外的雜質，把純凈的空氣送入室內，再生區22的進風側設置有第二過濾器5，第二過濾器5可以過濾掉室內的雜質，保護除濕轉輪2，延長除濕轉輪2的使用壽命，除濕轉輪2連接有調速電機6，調速電機6可以實現不同工況下的高效節能，調速電機6電性連接有控制線路板7，風機、濕度傳感器3均與控制線路板7電性連接，轉輪除濕機通常的再生溫度是120攝氏度至140攝氏度，使用以上結構之后，轉輪除濕機在60攝氏度至80攝氏度即可實現再生。19.進一步的改進，如圖1中所示，處理區21和再生區22的面積比例范圍是1-2:1，優選的是，處理區21和再生區22的面積比例是1.5:1，在空氣流動量一定的前提下，再生區22的面積太小會使吸附劑不能充分再生，進而降低除濕效果；而再生區22的面積太大，又會使處理區21的面積減小，吸附劑不能充分吸收水蒸氣，也會降低除濕功效；當處理區21與再生區22的面積比為1.5:1時，吸附劑可以充分吸收水蒸氣并且充分再生，除濕效果也是最優。20.進一步的改進，如圖1中所示，第一過濾器4包括第一初效過濾器41和中效過濾器42，中效過濾器42設置在第一初效過濾器41的出風側，第一初效過濾器41是板式初效過濾器，中效過濾器42是板式中效過濾器42，室外空氣先經過第一初效過濾器41，在經過中效過濾器42，經過兩次過濾得到干凈空氣，這樣的干凈空氣既能延長除濕轉輪2的使用壽命，也能保障室內使用者的身體健康。21.進一步的改進，如圖1中所示，第一過濾器4與處理區21之間設置有紫外線燈8，紫外線燈8與控制電路板電性連接，紫外線燈8可以消滅一定范圍內的細菌、微生物，給進入室內的空氣進行殺菌消毒，保證進入室內的空氣的潔凈，從而保障使用者身體健康。22.進一步的改進，如圖1中所示，濕度傳感器3電性連接有顯示器31，顯示器31設置在殼體1外表面上，顯示器31可以實時顯示濕度，還可以顯示溫度、時間等，給用戶直觀提示。23.進一步的改進，如圖1中所示，第二過濾器5是第二初效過濾器，第二初效過濾器可以過濾掉室內的雜質，保護除濕轉輪2免于磨損，延長除濕轉輪2的使用壽命。24.進一步的改進，如圖1中所示，再生區22的出風側設置有振動片23，振動片23與控制電路板電性連接，振動片23可以振動周圍水分子，加速水分子的運動，也是加速水分子從除濕轉輪2上脫附下來，使除濕轉輪2中的吸附劑再生。25.進一步的改進，如圖1中所示，第一通風管路11與第二通風管路12中均設置有消聲器25，消聲器25是阻抗復合式消聲器，阻抗復合式消聲器是指將聲吸收和聲反射恰當?shù)亟M合起來的消聲器，它同時有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果，阻抗復合式消聲器可以消除由風機引發的噪聲。26.進一步的改進，如圖1中所示，處理區21與濕度傳感器3之間設置有加濕器9，加濕器9與控制電路板電性連接，在濕度傳感器3感受到濕度較低的情況下，加濕器9可以調節濕度，從而滿足濕度始終處于適宜的范圍中。27.進一步的改進，如圖1中所示，再生區22的出風側設置有電加熱片24，電加熱片24與控制電路板電性連接，電加熱片24可以加速再生區22的出風側的水分子，加速水分子的運動，也是加速水分子從除濕轉輪2上脫附下來，使除濕轉輪2中的吸附劑再生。28.應當理解的是，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，而所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
